產品簡介/ introduce
一.設計說明
國家質檢總局頒發的《壓力容器安全技術監察規程》(99版)第49條規定:快開門式壓力容器的快開門(蓋)應設計安全聯鎖裝置并具有以下功能:
1.當快開門達到預定關閉部位方能升壓運行的聯鎖控制功能。
2.當壓力容器的內部壓力完全釋放,安全聯鎖裝置脫開后,方能打開快開門的聯鎖聯動功能。
3.具有打開快開門的聯鎖聯動功能。
根據該規定,我公司于2006年9月1日研制成功YKL-1型壓力容器快開門安全聯鎖裝置,并獲得河南省質量技術監督局特種設備安全監察處頒發的《關于快開門壓力容器安全聯鎖裝置安裝使用的批準書》,于2007年7月6日榮獲中華人民共和國質量監督檢驗檢疫總局頒發的《特種設備制造許可證》,編號:TSF241004-2011。生產**高峰時年產量3千臺以上,為國內近100家壓力容器生產企業直接配套。
經過八年的生產使用,經驗積累、市場調查,目前市場聯鎖裝置同類產品普遍存在以下問題:
1.執行器安全銷一般采用5N電磁鐵牽引,操作麻煩,進出銷靠人工而不是自動,因操作失誤,比如在零壓時沒按“出銷”鍵,而先行用手搖減速機旋轉開門,造成卡銷,致使電磁鐵燒壞事故經常發生。
2.執行器不防雨,220V供電設備在高溫潮濕環境中、露天下雨時,如遮蓋不及時,工作狀態可想而知······設備損壞、漏電、跳閘、觸電。對快開門壓力容器正常運行帶來很大的安全隱患。為此我公司技術人員投入近兩年時間,進行全面徹底的技術創新,終于成功研發了YKL-2型壓力容器快開門安全聯鎖裝置。
YKL-2型壓力容器快開門安全聯鎖裝置顯著的特點:
1.采用動力強勁的減速電機作為執行結構的傳動,推力(扭矩)達到50kg/cm,是5N牽引電磁鐵的10倍,安全銷進退靈活有力,不易卡銷,經久耐用,可靠性強。
2.本裝置采用12伏直流工作電壓,杜絕了漏電、觸電事故發生。
3.執行器結構牢固體積小,采用了密封防雨防塵技術,防護等級達IP65,在露天環境可長期正常工作。
4.操作簡便,根據釜門關閉情況和釜內壓力自動進退銷,不需人工操作。
綜上所述YKL-2型聯鎖裝置功能齊全、使用方便、安全可靠、經久耐用,真正具有打開快開門的聯鎖聯動功能。為快開門壓力容器安全運行提供了有力保障,堪稱快開門式壓力容器的保護神。
二、技術指標
1.使用范圍:所有快開門壓力容器(如蒸壓釜、硫化罐、滅菌鍋、消毒柜等。特殊型號訂做)
2.工作溫度:-30℃—80℃
3.工作壓力0—4.0Mpa
4.電源電壓:AC220V/50Hz
5.工作電壓:DC12V
6.安全銷行程:≤30mm
7.耗電功率:≤25W
8.儀器尺寸:控制器: 300×250×140mm 執行器: 80×80×200mm
三、工作原理
1.通過快開門行程開關來確定快開門是否達到預定關閉部位,當“釜門閉合”綠色指示燈亮,執行器3安全銷自動退銷解鎖,表示快開門已達到預定關閉部位,此時蒸壓釜(或其它壓力容器)可以升壓運行。當“釜門未合”蘭色指示燈閃爍亮時,表明快開門未達到預定關閉部位,執行器3安全銷自動進銷,將進氣閥門鎖定,無法開閥加壓運行,從而實現快開門達到預定關閉部位方能升壓運行的聯鎖控制功能。
2.零壓開門:本裝置采用了電接點壓力表(或靈敏度高的壓力控制器)獲取壓力信號,當壓力容器內部壓力完全釋放,電接點壓力表(或壓力控制器)給出零壓信號,主控制器發出零壓提示,“零壓”指示燈閃亮、“警聲”響,執行器1、執行器2的安全銷自動退銷解鎖,安全聯鎖裝置脫開,此時可以打開快開門。
3.有壓聯鎖:當壓力容器內部有壓力存在,電接點壓力表(或壓力控制器)給出有壓信號,“有壓”指示燈亮,同時執行器1、執行器2安全聯鎖自動進銷,鎖定釜門,此時快開門無法開啟。
4.超壓報警:當壓力容器內的壓力超過電接點壓力表上的上限設定值時,主控制器發出超壓報警信號,“超壓”紅色警燈閃亮,“警聲”響亮。引起值班人員的警覺,采取相應的操作程序。
總之,對于快開門的聯鎖控制,主要表現在兩個方面。一是壓力容器內有壓,禁止帶壓開門。二是快開門未合,禁止進氣升壓。
四、使用說明
1.當“零壓”指示燈亮和“零壓退銷”指示燈亮,發出6循環警響,執行器1、執行器2安全銷自動退回解鎖,說明壓力容器內壓力降至零壓,提醒值班人員,可以開門出料,按“消警”按鈕,警聲即停。
2.當壓力容器內裝料結束后,快開門達到預定關閉部位“釜門閉合”指示燈亮,執行器3安全銷退銷解鎖,此時可以打開進氣閥升壓。
3.當壓力容器內的壓力脫離“零壓”后,“有壓”“有壓進銷”指示燈亮,執行器1、2的安全銷進銷鎖定釜門,釜門無法打開。
4.當壓力容器內部壓力逐漸升高接近預定工作壓力上限時,實時關閉進氣閥,進入蒸養保壓階段。當超過工作壓力上限時,“超壓”警燈閃亮,發出六循環警響,提醒操作人員采取相應排氣降壓等措施。防止超壓運行事故發生,確保運行安全。值班人員警覺后,可按“消警”鍵解除警報,但“超壓”警燈閃亮,直到超壓狀態解除方止。
5.當壓力容器完成一個生產過程,需要開門時,先打開壓力容器上的主排氣閥,進行排氣降壓。當壓力降到零壓(壓力控制器0.02Mpa)時,“零壓”指示燈閃亮,“零壓退銷”指示燈亮,執行器1、執行器2安全銷自動退銷解鎖,允許釜門開啟。此時完成一個工作周期。
五、安裝調試
1.將主控箱安裝在便于觀察操作、防水防雨的地方,接通AC220V電源。將三通(壓力控制需配四通)安裝在進料端釜門上部原壓力表處。
執行器 1、行程開關1置于進料端,執行器2、行程開關2置于出料端,執行器3置于進氣閥端。
2.對于快開門的聯鎖控制,本裝置用安全銷來鎖控快開門,鎖控方式有以下幾種:

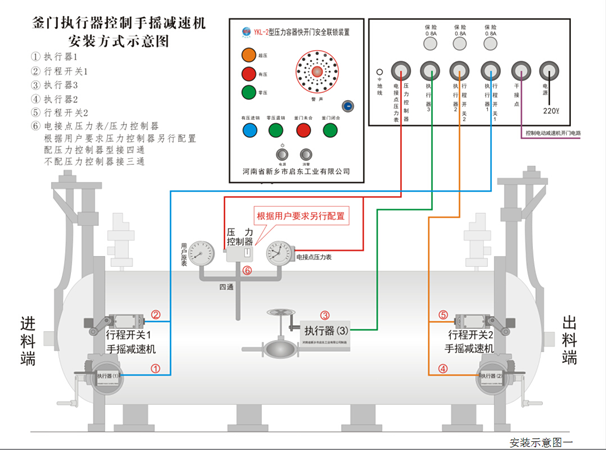

2.1.控制手搖減速機安裝法
將執行器1、執行器2分別安裝進料端和出料端的手搖減速機端蓋上,如安裝示意圖一所示,執行器在有壓進銷時,安全銷桿阻擋住手搖減速機搖柄,搖柄不能轉動,快開門無法打開。只有“零壓”時,“零壓退銷”安全銷桿不再阻擋搖柄,搖動減速機,開啟快開門。

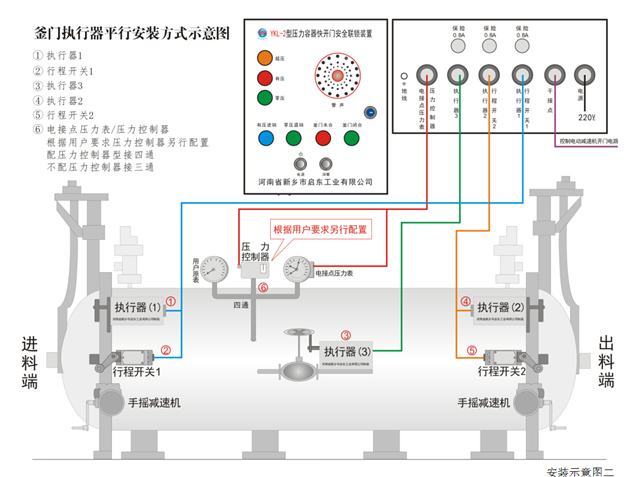

2.2.平行支架安裝法

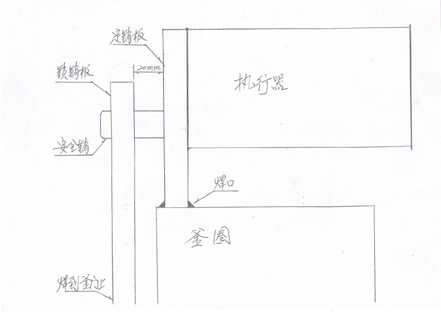

直接控制快開門,將快開門關閉到位,接通主控箱電源,將“壓力控制器,電接點壓力表”航空插頭拔掉,(模擬有壓狀態)。此時執行器1、執行器2,安全銷應進銷。安全銷行程≤30mm,安裝方法見下圖與安裝示意圖二。
將執行器定銷板焊接到壓力容器釜圈上,鎖銷板焊接到釜門上,定銷板與鎖銷板距離L≤20mm。零壓時,安全銷自動退銷,從鎖銷板拔出,快開門不受控制。有壓時,安全銷伸出,即進銷,安全銷通過定銷板和釜門鎖銷板穿插鎖定,快開門受控開不開。

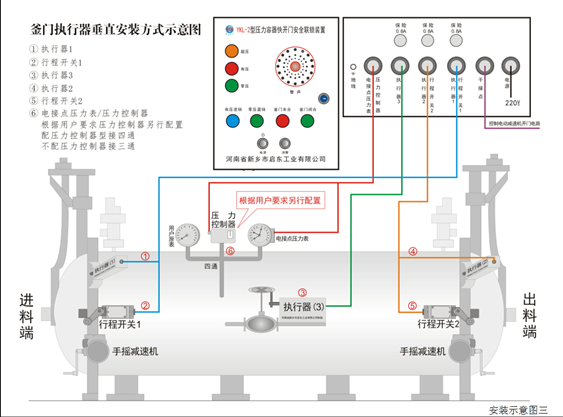

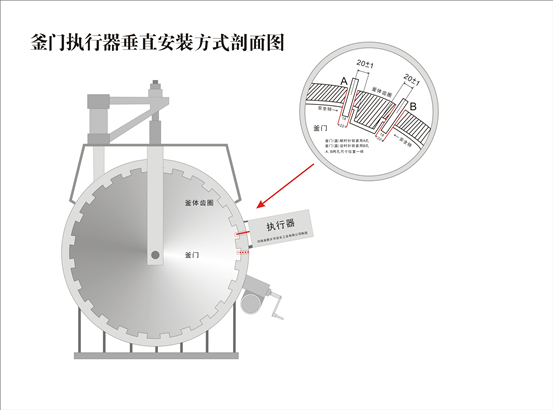

2.3.垂直打孔安裝法。(見安裝示意圖三)
2.3.1.測量容器殼體齒圈的內齒面距密封面距離的1/2處到釜體斷面的實際尺寸,在齒圈外壁上畫安全銷縱中心線。
2.3.2.將壓力容器的快開門裝置關好,使其處于鎖緊閉合到位,確認鎖緊及開啟方向,按《安全聯鎖裝置安裝圖》規定,在外齒圈鎖緊時的前進方向,距殼體內齒圈前端20±1mm在齒圈上畫安全銷孔橫中心線,兩點交叉處為銷孔圓心。
2.3.3.固定磁座鉆,鉆安全銷Φ22孔。
2.3.4.安裝執行器要保證安全銷在孔內自由出入,并用焊條電弧焊將執行器與外齒圈可靠點焊成一體,安裝方法如下圖
2.4.控制電動減速機安裝法

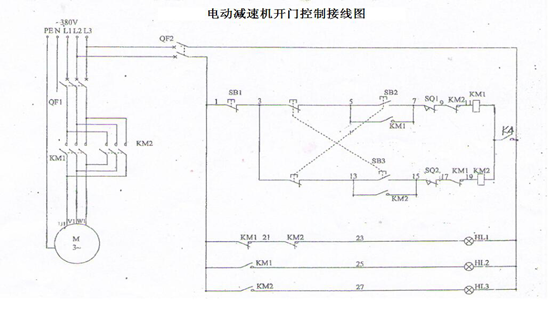

將主控箱輸出的常開干接點K4串入電動減速機電路,如下圖:
當壓力容器內存有壓力時,K4斷開,電動機不能運轉,無法開啟快開門,當壓力容器內壓力低至(0.02Mpa)時,即零壓時K4閉合,按“開”SB3按鈕,電動機反向運轉,快開門打開。
3.把壓力容器進料端原壓力表取下,加裝一個專用三通(出廠時裝置配有)再分別裝上電接點壓力表、原壓力表。(見安裝示意圖一、二、三)要求精準控制零壓的用戶,可訂貨時要求配置壓力控制器,此配置需配四通,分別安裝電接點壓力表、壓力控制器和原普通壓力表。壓力控制器出廠時壓力下限設定為0.02Mpa,用戶不可再調。電接點壓力表壓力上限設定為1.2Mpa,用戶也可根據本單位工作需要自行設定上限值。用戶若用電接點壓力表取零壓信號,其方法:先將壓力下限指針左旋到底,在壓力表示值零
